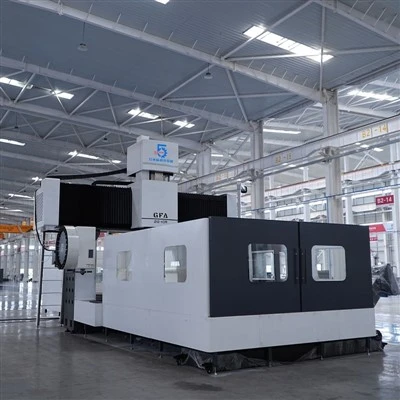

Symud Beam Milling CNC Peiriannu Center
Manylion Cynnyrch
Defnyddir canolfannau peiriannu cnc melino trawst symudol yn bennaf mewn diwydiannau trwm fel ynni, adeiladu llongau a pheiriannau adeiladu. Yn ddelfrydol ar gyfer prosesu fflansau pŵer gwynt, gwelyau offer peiriant trwm, fframiau injan morol, a chydrannau strwythurol craidd. Ar gyfer rhannau mawr, trwm sydd angen melino, drilio a thapio helaeth mewn un gosodiad, y peiriant hwn yw'r dewis mwyaf o amser-a-llafur-arbed.
Nodweddion Cynnyrch
Gosodiad gwerthyd syml:
Gwerthyd safonol BT50 gyda modur pŵer uchel 30kW, yn cyflymu hyd at 4500 rpm. Gyda'r blwch gêr dewisol, mae'n llawn dyrnu difrifol ar gyfer garwio cyflymder isel trwm.
Mae gyriant echel X-yn dibynnu ar faint:
Mae'r model 8 metr byrrach yn defnyddio sgriwiau pêl deuol, tra bod y modelau 10{1 metr a mwy hirach yn defnyddio adlach-rac a phiniwn rhydd. Daw'r echel Y yn safonol gyda sgriw bêl 8020 dyletswydd trwm.
Prin canllawiau cyfreithiol:
Mae echelinau X/Y yn defnyddio 3 darn o arweinlyfrau rholio llinol maint 55 trwm. Y pwynt allweddol yw'r echel Z, sy'n dod yn safonol gyda blwch 500 × 500mm cwbl gaeedig-math hwrdd-rhywbeth na welir yn aml yn y dosbarth hwn.
Paramedrau Cynnyrch
(Sylwer: mae arweinlyfrau X/Y/Z i gyd yn rholeri dyletswydd 3×55 trwm, mae echelin Z yn flwch 500×500-math hwrdd)
|
Eitem |
Uned |
GMW3880R |
GMW38100R |
GMW38120R |
GMW38160R |
|
Dimensiynau Worktable |
mm |
3000×8000 |
3000×10000 |
3000×12000 |
3000×16000 |
|
Gallu Llwyth Gweithio |
T |
30 |
35 |
40 |
45 |
|
Ystod Teithio (X/Y/Z) |
mm |
8500×4200×1500 |
10500×4200×1500 |
12500×4200×1500 |
16500×4200×1500 |
|
W-Echel Teithio / Gantry Width |
mm |
1500 / 3800 |
1500 / 3800 |
1500 / 3800 |
1500 / 3800 |
|
Trwyn Spindle i Arwyneb Bwrdd |
mm |
0-3000 |
0-3000 |
0-3000 |
0-3000 |
|
Porthiant Cyflym / Torri Porthiant |
m/munud |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
|
Spec Spindle |
- |
BT50 |
BT50 |
BT50 |
BT50 |
|
Cyflymder spindle / Pŵer |
rpm / kW |
20-4500 / 30 |
20-4500 / 30 |
20-4500 / 30 |
20-4500 / 30 |
|
Cywirdeb Lleoliad (X/Y/Z) |
mm |
0.04/0.025/0.023 |
0.045/0.025/0.023 |
0.055/0.025/0.023 |
0.06/0.025/0.023 |
|
Ailadroddadwyedd (X/Y/Z) |
mm |
0.023/0.025/0.023 |
0.03/0.025/0.023 |
0.035/0.025/0.023 |
0.038/0.025/0.023 |
|
Pwysedd Aer / Cyfanswm Trydanol |
Mpa / Kva |
0.6~0.8 / 210 |
0.6~0.8 / 210 |
0.6~0.8 / 210 |
0.6~0.8 / 210 |
|
Dimensiynau Cyffredinol |
m |
21.5×7×8 |
24×7×8 |
30×7×8 |
36×7×8 |
Manteision Cynnyrch
Anghofiwch y jargon; y fantais fwyaf o ganolfan peiriannu cnc melino trawst symud GMW38 yw ei "hyd." Mae cyrraedd 16 metr ar yr echelin X tra'n cynnal cywirdeb lleoli 0.06mm diolch i arweinlyfrau rholio trwm a strwythur gwely. Mae'r hwrdd amgaeëdig ar yr echel Z-yn golygu ymgysylltiad torrwr hynod sefydlog heb fawr o glebran. Hefyd, mae gosod blwch gêr uniongyrchol y gyriant a mwy yn golygu y gall y peiriant hwn drin gorffeniad manwl gywir a garwu trwm creulon ar yr un pryd.
Opsiynau Addasu
Addasu tabl:
Gallwn newid lled a thraw y slot T-, neu ddylunio tabl rhyngwyneb gosodiadau arbennig yn seiliedig ar eich lluniau.
Uwchraddio gwerthyd:
Gellir ei gyfarparu â blwch gêr ZF ar gyfer trorym pen isel uwch, neu ei newid i werthydau HSK ar gyfer torri-cyflymder uchel yn dibynnu ar y deunydd.
Systemau rheoli:
Y tu hwnt i'r system safonol, mae rheolyddion Siemens a Fanuc ar gael.
Atodiadau awtomatig:
Mae pennau onglau sgwâr dewisol a phennau cyffredinol, ynghyd â newidiwr pen awtomatig, yn caniatáu peiriannu aml-ongl heb fflipio'r darn gwaith.
Ar ôl{0}}Gwasanaeth Gwerthu
Dim addewidion ffug yma. Rydym yn darparu gwarant blwyddyn ar gyfer y peiriant cyfan, yn ogystal â-gosod safle, comisiynu a hyfforddiant gweithredwr. Ar gyfer materion dyddiol, rydym yn gwarantu ymateb technegol o fewn 48 awr. P'un a oes gennych y model 8-metr neu 16-metr, rydym yn cynnal rhestr gynhwysfawr o rannau sbâr fel na fydd yn rhaid i chi byth atal cynhyrchu rhag aros am un sgriw.
Achosion Prosesu
Prawf byd go iawn: Yn ddiweddar, cawsom ganolfan peiriannu CNC melino trawst symudol GMW38160R wedi'i pharu â'r echel W a hwrdd, gan brosesu ffyniant cloddwr trwm 12-m ar gyfer ffatri peiriannau adeiladu fawr. Roedd y darn gwaith yn pwyso 35 tunnell. Wedi'i lwytho ar y bwrdd, rhedodd doriadau ymosodol ar unwaith. Roedd y gorffeniad wyneb yn ardderchog, yn cwrdd yn llawn â gofyniad y ffatri am "un setup, peiriannu pum wyneb." Roedd y ganolfan peiriannu melino cnc trawst symudol nodweddiadol hon nid yn unig yn arbed amser aliniad eilaidd iddynt ond hefyd wedi gwella cysondeb rhan yn sylweddol.
Arolygiad Ansawdd
Cyn gadael y ffatri, mae pob peiriant yn cael iawndal cywirdeb llym ar yr echelinau X/Y/Z gan ddefnyddio interferomedr laser. Rydyn ni'n rhoi sylw arbennig i fertigolrwydd echel W ac anhyblygedd yr hwrdd echel Z, gan redeg profion torri gorlwytho i sicrhau bod y sglodion sy'n dod oddi ar eich peiriant yn edrych yn union fel addewid y manylebau. Mae pob trawst symudol melino canolfan peiriannu cnc llongau gydag adroddiad arolygu cyflawn. Yn fyr, gan gyfuno nenbont eang a hwrdd cwbl gaeedig, mae'r peiriant hwn yn cael ei gydnabod yn eang fel ceffyl gwaith caled yn y diwydiant rhannau trwm.
